Швеллер 5П – вид металлического проката, полученного способом горячей прокатки, с поперечным сечением П-образной формы и параллельными внутренними гранями полок. В размерном ряду стандартных швеллеров это изделие имеет наименьшие размеры. Высота стенки составляет 50 мм.
Особенности производства
Для изготовления металлопроката рядового применения используются углеродистые стали обыкновенного качества, производимые в соответствии с ГОСТом 380-2005. Наиболее распространена марка – Ст3 различных степеней раскисления. Для использования в условиях низких температур, при высоких статических и динамических нагрузках предназначены изделия из низколегированных сталей типа 09Г2С. Для этой марки характерно повышенное содержание марганца и кремния. Благодаря такому химсоставу, 09Г2С сохраняет рабочие характеристики в широком температурном интервале – -70…+450°C, может использоваться для создания металлоконструкций, эксплуатируемых в регионах с высокой сейсмической активностью.
Стали Ст3 и 09Г2С относятся к малоуглеродистым, поэтому для них характерна свариваемость без ограничений. Это означает, что процесс сварки может осуществляться без предварительного и сопутствующего нагрева.

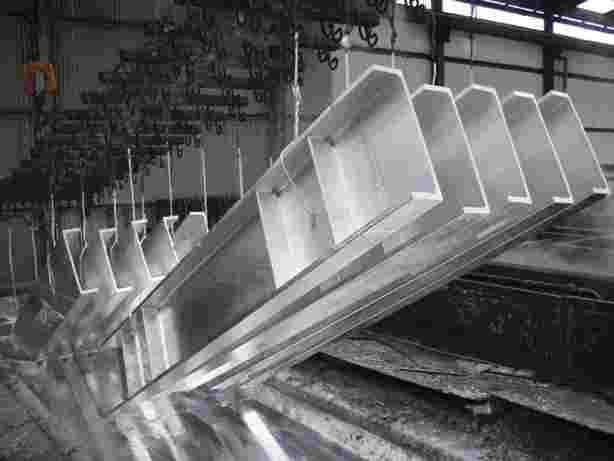

Для повышения коррозионной стойкости фасонный металлопрокат обрабатывают лакокрасочными материалами или цинкуют. Наиболее распространенным промышленным способом является горячее цинкование, которое осуществляется в ваннах с расплавленным цинком. Цинкование обеспечивает не только барьерную защиту основного металла по типу ЛКМ, но и электрохимическую протекцию.
Характеристики швеллера 5П в соответствии с ГОСТом
Производство горячекатаного швеллера 5П с параллельными гранями полок осуществляется в соответствии с ГОСТом.
По точности прокатки изготавливают прокат:
- Б – повышенной точности;
- В – обычной точности.
В продажу этот металлопрокат поступает хлыстами длиной 4-12 м. По заказу изделия могут иметь большую длину.
Таблица размеров и веса 1 м швеллера 5П
| Высота стенки, мм | Ширина полки, мм | Толщина стенки, мм | Толщина полки, мм | Масса 1 м, кг | Количество м в тонне |
| 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
Масса 1 м проката рассчитывается по номинальным размерам и средней плотности стали, принимаемой 7850 кг/м3. Это справочное значение, которое может отличаться от фактического.
Области применения швеллера 5П
Этот вид фасонного проката имеет небольшие размеры, а следовательно, не способен воспринимать высокие нагрузки.
Обычно он используется:
- в роли основного элемента при создании малонагружаемых конструкций;
- в качестве связующего звена в металлоконструкциях различного назначения;
- для изготовления технологических линий, каркасов сосудов, нестандартных производственных установок;
- в машиностроении;
- для защиты инженерных коммуникаций;
- для создания малых архитектурных форм, используемых в благоустройстве придомовых территорий;
- в отделочных работах – в качестве каркаса под облицовочные материалы;
- в строительстве – для армирования железобетонных конструкций;
- при проведении работ по ремонту и реконструкции старых зданий.
При необходимости повышения прочностных характеристик швеллер сваривают «в коробку».
