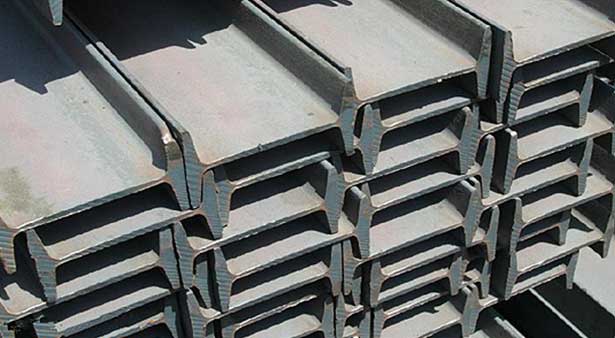

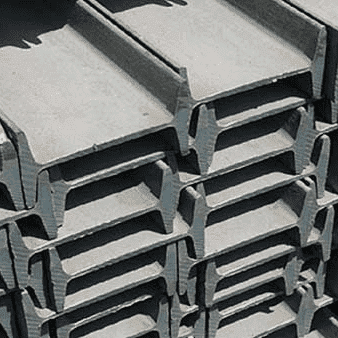

Двутавровая балка

Балка или двутавр — представляет собой профиль конструктивных элементов из чёрного металлопроката имеющий сечение, напоминающее по форме к букву «Н». Балка или двутавр в 30 раз жестче и в 7 раз прочнее квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Но устойчивость двутавра к скручиванию не велика (как и у других открытых сечений — швеллер, угол) — примерно в 390 раз меньше, чем у круглой трубы такого же сечения.
Строительные стальные балки, двутавры – разновидность сортового металлопроката, отличающаяся высочайшей прочностью, надежностью износостойкостью и долговечностью при строительной эксплуатации. Эти изделия изготавливаются из лучших низколегированных и высоколегированных сталей и рассчитаны на мощные постоянные и переменные механические и деформационные нагрузки.

Основное назначение балок в строительстве – укрепление и увеличение жесткости перекрытий и стен зданий и инженерных конструкций. Их использование увеличивает срок службы любого сооружения минимум вдвое.

Наша организация предлагает услугу доставки товара на объект. При этом вам не нужно ехать на склад, достаточно согласовать с менеджером заказ, дату и время доставки. Все документы будут переданы водителю-экспедитору.

Адрес склада: Минск, ул. Карвата 73/1. Это микрорайон Степанка. Возле МКАД.

Да, мы осуществляем доставку всех приобретенных у нас товаров на ваш объект. Доставка платная. Ее стоимость зависит от вашего пункта назначения. За товар и доставку вы сможете рассчитаться на месте и вам не придется ехать к нам на склад. При безналичном расчете, стоимость доставки включается в счет и после оплаты мы осуществляем доставку вашего заказа.

Да. Один из популярных способов оплаты - оплата по факту получения товара. Кроме товаров под заказ. При этом, если доставленный товар был ненадлежащего качества, то Вы можете от него отказаться.

После оформления заявки с Вами свяжется менеджер для уточнения деталей заказа. Он с учетом объема и удалённости оценит стоимость и срок доставки.

Мы работаем по будням с 8.30 до 17.30. Без перерыва на обед.

С товаром мы предоставляем все сертификаты и паспорта качества, а также товарно-транспортную накладную с договором или кассовый чек.

ГОСТ 19425-74 — Балки двутавровые и швеллеры стальные специальные

Настоящий стандарт для горячекатаных двутавровых балок для подвесных путей (М); армировки шахтных стволов (С); и швеллеры для автомобильной промышленности.

По точности прокатки профили производят:

высокой точности — А;
обычной точности — В.
Уклон внутренних граней полок должен быть не более: для М- 12%; С — 16%; для швеллеров -10%.

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок.

Нельзя однозначно сказать, что лучше выбрать — балку или швеллер. Выбор зависит от типа нагрузки: балка (двутавр) идеально работает на изгиб и применяется для перекрытий, а швеллер (П-образное сечение) лучше справляется с кручением и осевыми нагрузками.
Конструктивные особенности
Двутавр имеет форму буквы «Н». Благодаря полкам с обеих сторон от центральной стенки, он равномерно распределяет вертикальное давление и выдерживает огромные нагрузки на изгиб (например, в качестве пролетов или балок крыши).
Швеллер имеет форму буквы «П». Из-за смещенного центра тяжести он отлично переносит осевые усилия, но при сильных нагрузках на изгиб может «скручиваться».

Резюме: Для обустройства межэтажных перекрытий и пролетов однозначно лучше использовать двутавровую балку — она прочнее. Для создания каркасов (колонны, стойки, обвязка фундамента, направляющие) лучше подойдет швеллер благодаря его форме и удобству монтажа.

Для предотвращения коррозии и деформации металлическую балку необходимо хранить в сухом, хорошо проветриваемом помещении или под навесом. Изделия нельзя класть на землю или бетонный пол — используйте поддоны или бруски (подкладки), чтобы обеспечить циркуляцию воздуха.

Правильный выбор металлической балки (двутавра или швеллера) базируется на расчете двух главных параметров: прочности (способности выдержать нагрузки) и жесткости(предельно допустимом прогибе).
Для точного подбора следуйте четырем ключевым шагам:

1. Соберите исходные данные
Для корректного расчета вам необходимо знать:
Длину пролета: расстояние между точками опоры балки.
Шаг балок: расстояние между соседними балками (например, 1 м или 1.5 м).
Нагрузки: суммарный вес перекрытия, мебели, оборудования, снеговой/ветровой нагрузки (в среднем для жилых межэтажных перекрытий нормативная нагрузка составляет \(150-400\) кг/м\({}^{2}\)).

2. Определите тип профиля
Для несущих конструкций и перекрытий используются Н-образные профили (двутавры), которые делятся по ГОСТ/СТБ на следующие типы:
Б (нормальные) — используются для большинства стандартных перекрытий в частном строительстве.
Ш (широкополочные) — оптимальны для повышенных нагрузок, имеют широкие полки, удобны как балки под кирпичную кладку или опирание плит.
К (колонные) — обладают максимальной прочностью, применяются в качестве вертикальных опор, либо при экстремальных нагрузках на балку.
У (с уклоном полок) — специализированные балки.

3. Основные правила подбора по размерам
Оценить требуемую высоту балки можно предварительным расчетом: разделите длину пролета (в мм) на \(15-20\).
Пример: Для пролета 6 м (6000 мм) оптимальная высота двутавра составит \(300-400\) мм (например, балка 30Б1 или 35Б1).

4. Проверка и расчет (Доверьте профессионалам)
Балки подбираются с учетом марки стали (обычно С245 или С345) по сортаменту металлопроката. Конструкция проверяется по двум предельным состояниям:
Прочность: максимальный изгибающий момент не должен превышать несущую способность выбранного профиля.
Прогиб: в соответствии со строительными нормами (СНиП), для межэтажных перекрытий прогиб не должен превышать \(\frac{1}{200}\) или \(\frac{1}{250}\) от длины пролета (например, при пролете 6 м максимальный прогиб — 2.4-3 см).
Совет: Выбор металлической балки — ответственный инженерный процесс. Ошибка может привести к деформации или разрушению конструкции. Что бы конструкция была безопасной, воспользуйтесь профильными онлайн-калькуляторами (например, сервисом расчета на 3D-Конструктив или обратитесь к инженеру-проектировщику для точного расчета нагрузок.
